Warum die Position des Druckluftbehälters so entscheidend ist

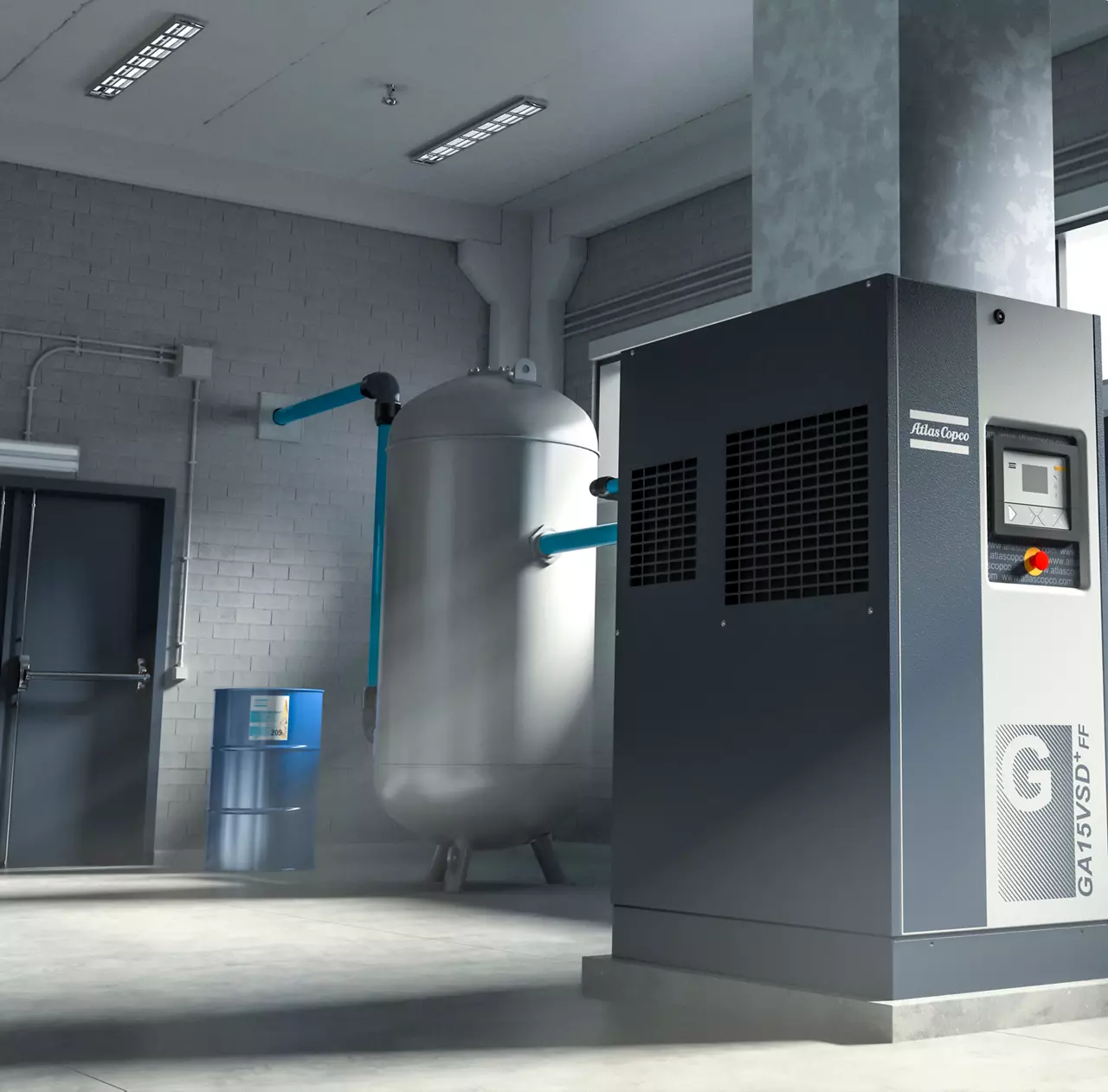

Der Druckluftbehälter wird von vielen Planern und Anwendern zunächst als reine Speicherlösung verstanden, ein Tank, der die Luft zwischenspeichert und bei Bedarf wieder abgibt. Doch in Wahrheit ist er weit mehr: Er ist ein zentrales Element der gesamten Druckluftversorgung, die die Qualität, Stabilität und Effizienz maßgeblich beeinflusst. Damit der Behälter diese Rolle optimal erfüllen kann, ist seine Platzierung im Kompressorraum von entscheidender Bedeutung.
Ein gut durchdachtes Layout hingegen sorgt dafür, dass die Luftaufbereitung reibungslos verläuft, die Energieeffizienz steigt und die Wartung vereinfacht wird. Deshalb sollte der Behälter nicht einfach „irgendwo“ im Raum stehen, sondern gezielt dort platziert werden, wo er seine technischen Vorteile am besten ausspielen kann.
Die richtige Reihenfolge: Nachkühler, Behälter, Trockner und Filter
Beispiel 1: Druckluftbehälter vor den Filtern
In der empfohlenen Standardkonfiguration sitzt der Druckluftbehälter direkt nach dem Nachkühler, aber noch vor Trockner und Filtern. Der Vorteil: Die Luft kühlt im Behälter weiter ab, Kondensat kann abgeschieden und über Ablassventile entfernt werden. Dadurch gelangen weniger Feuchtigkeit und Verunreinigungen in die nachgeschalteten Aufbereitungsschritte. Der Trockner muss weniger Restfeuchte binden und die Filter werden geschont, da sie nicht mehr mit großen Mengen an Kondensat belastet werden. Das führt zu längeren Wartungsintervallen und einem insgesamt energieeffizienteren Betrieb.
Beispiel 2: Druckluftbehälter am Ende der Kette

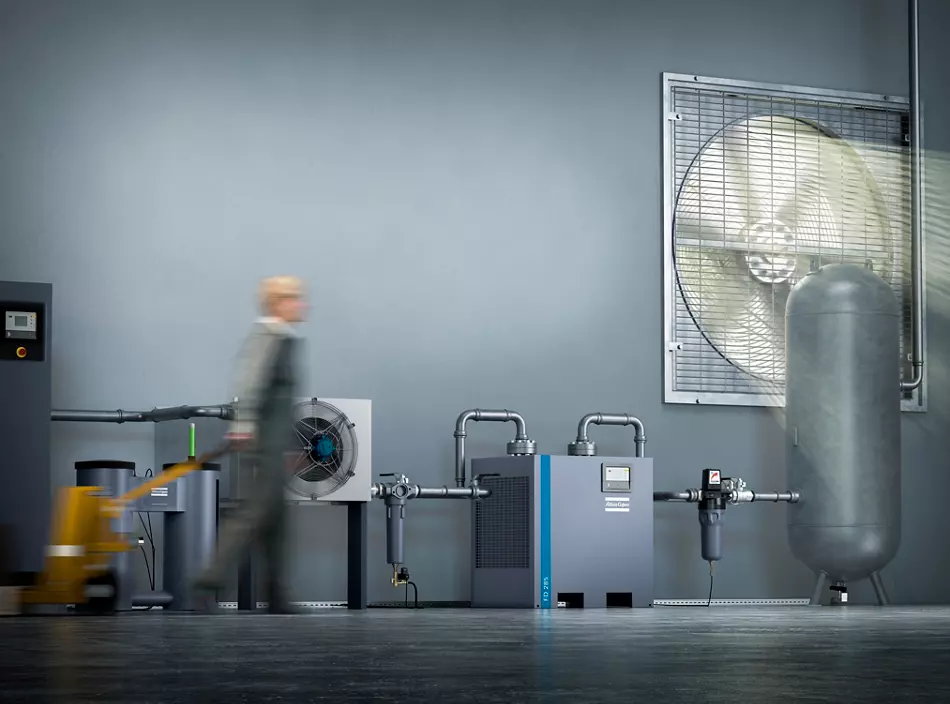

Manchmal wird der Behälter hinter den Filtern und Trocknern installiert, also als letztes Element vor den Verbrauchern. Dies hat sowohl Vor- als auch Nachteile. Da die Luft im Behälter erneut abkühlt, kann sich trotz vorgeschalteter Trocknung wieder Kondensat bilden. Dieses gelangt dann direkt in die Druckluftleitung zu den Verbrauchern und umgeht die Filterstufe. Andererseits kann ein Behälter nach dem Trockner auch als Schutz für die Anwendung dienen, wenn die benötigte Luftmenge das übersteigt, was ein Adsorptionstrockner leisten kann.
Stehend oder liegend? Ein Vergleich der Bauformen
Neben der Reihenfolge spielt auch die Bauform des Behälters eine große Rolle. Grundsätzlich stehen zwei Varianten zur Verfügung: stehende und liegende Ausführungen. Stehende Behälter sind in vielen Fällen die bevorzugte Wahl, weil sie eine geringe Grundfläche benötigen, den Raum optimal nutzen und zugleich eine komfortable Wartung erlauben. Ventile, Ablasshähne und Anschlüsse sind leichter zugänglich, was gerade im täglichen Betrieb ein spürbarer Vorteil ist.
Liegende Behälter kommen hingegen dort zum Einsatz, wo die Deckenhöhe eingeschränkt ist oder das Layout der Anlage eine horizontale Integration begünstigt. Sie beanspruchen mehr Platz auf dem Boden, lassen sich dafür aber besser in bestimmte Linienkonzepte einfügen, etwa wenn mehrere Komponenten nebeneinander angeordnet werden sollen. Technisch erfüllen beide Varianten denselben Zweck: entscheidend ist also die bauliche Situation vor Ort und die Frage, wie viel Wert auf Wartungsfreundlichkeit und Platzeffizienz gelegt wird.
Korrosionsschutz und Kondensatmanagement
Ein weiterer Punkt, der bei der Positionierung und Auswahl des Behälters bedacht werden sollte, ist das Thema Korrosion. Da sich im Inneren des Behälters Kondensat bilden kann, ist der Schutz vor Rost ein kritischer Faktor für Langlebigkeit und Sicherheit. Hochwertige Behälter, wie sie Atlas Copco anbietet, sind feuerverzinkt und somit innen wie außen dauerhaft vor Korrosion geschützt. Das verlängert nicht nur die Lebensdauer erheblich, sondern auch die Intervalle zwischen vorgeschriebenen Prüfungen.
Ebenso wichtig ist ein durchdachtes Kondensatmanagement. Im Betrieb kann sich Feuchtigkeit im Behälter absetzen und muss zuverlässig abgeleitet werden. Automatische, niveaugesteuerte Kondensatableiter sind hier die beste Lösung, da sie das Kondensat ohne Druckluftverluste ableiten. Wird das Kondensat nicht regelmäßig entfernt, kann es nicht nur zu Rostbildung führen, sondern auch zurück ins Druckluftsystem gelangen und dort empfindliche Produkte oder Maschinen beschädigen. Deshalb gilt: Der Behälter sollte so positioniert sein, dass der Zugang zum Kondensatableiter jederzeit leicht möglich ist, egal ob stehend oder liegend.
Praxiswissen: Erfahrungen aus Betrieben
Dass die richtige Reihenfolge und Positionierung keine rein theoretische Frage ist, zeigen zahlreiche Beispiele aus der Praxis. In vielen Werkstätten und Produktionsanlagen hat sich bewährt, den Nachkühler direkt am Kompressor zu installieren, sodass die Luft bereits vor dem Eintritt in den Behälter heruntergekühlt wird. Auf diese Weise wird der Behälter nicht unnötig durch heiße Luft belastet, und die Kondensatbildung findet kontrolliert statt. Ebenso haben sich Filter nach dem Trockner etabliert, da sie dort am effektivsten arbeiten: In kühler und trockener Luft setzen sich Partikel und Ölaerosole deutlich leichter ab.
Unternehmen, die auf diese Best Practices setzen, berichten von einer spürbaren Steigerung der Betriebssicherheit und Energieeffizienz. Kompressoren müssen seltener starten, Filter und Trockner halten länger, und das Risiko von Produktionsunterbrechungen durch schwankende Druckluftqualität sinkt deutlich. Das zeigt: Ein clever platzierter Behälter ist ein kleines Detail mit großer Wirkung.
Checkliste für die Planung
Wer seinen Kompressorraum plant oder optimiert, kann sich an einer einfachen Checkliste orientieren:
- Nähe zum Kompressor: Kurze Leitungen vermeiden unnötige Druckverluste.
- Nachkühler vor dem Behälter: Luft abkühlen, bevor sie gespeichert wird.
- Position des Behälters in Bezug auf Trockner und Filter: Effizientere Luftaufbereitung.
- Stehende Bauform bevorzugt: Platzsparend und wartungsfreundlich.
- Korrosionsschutz beachten: Feuerverzinkung ist Standard für Langlebigkeit.
- Automatische Kondensataufbereitung: Keine Druckluftverluste.
- Servicezugang einplanen: Für Wartung und Prüfungen unbedingt erforderlich.
Fazit: Die richtige Position spart Geld und sichert Qualität
Der Druckluftbehälter ist weit mehr als ein einfacher Speicher. Seine Position im Kompressorraum bestimmt, wie stabil der Druck ist, wie effizient der Kompressor arbeitet und wie sauber die Luft letztlich beim Verbraucher ankommt. Wer bei der Planung auf die richtige Reihenfolge der Komponenten, die passende Bauform und eine solide Kondensataufbereitung achtet, stellt die Weichen für eine zuverlässige, wirtschaftliche und langlebige Druckluftversorgung.
Atlas Copco bietet dafür nicht nur hochwertige, feuerverzinkte Behälter gebaut nach AD2000 in verschiedenen Bauformen, sondern auch das Know-how für die optimale Integration in jede Druckluftanlage. Denn am Ende gilt: Saubere Druckluft beginnt nicht beim Filter, sondern schon beim Behälter und seinem richtigen Platz im System.
