In der industriellen Prozesskühlung gibt es viele Technologien, um Wärme zuverlässig und effizient abzuführen. Zwei davon sind besonders verbreitet: Kühltürme und adiabatische Kühlung. Auf den ersten Blick verfolgen beide Systeme ein ähnliches Ziel jedoch auf unterschiedliche Weise: Während der Kühlturm kontinuierlich Wasser verdunstet, um Wärme direkt aus dem Prozesskreislauf abzuführen, setzt der adiabate Rückkühler die Verdunstung nur unterstützend ein, indem er die Kühlluft befeuchtet und so deren Kühlwirkung verstärkt. In der Praxis unterschieden sie sich jedoch deutlich in Aufbau, Funktionsweise und Einsatzbereich.
In diesem Blog werfen wir einen genauen Blick auf beide Kühltechnologien, vergleichen ihre Eigenschaften.
Kühltürme: das Rückgrat vieler Prozesskühlungen

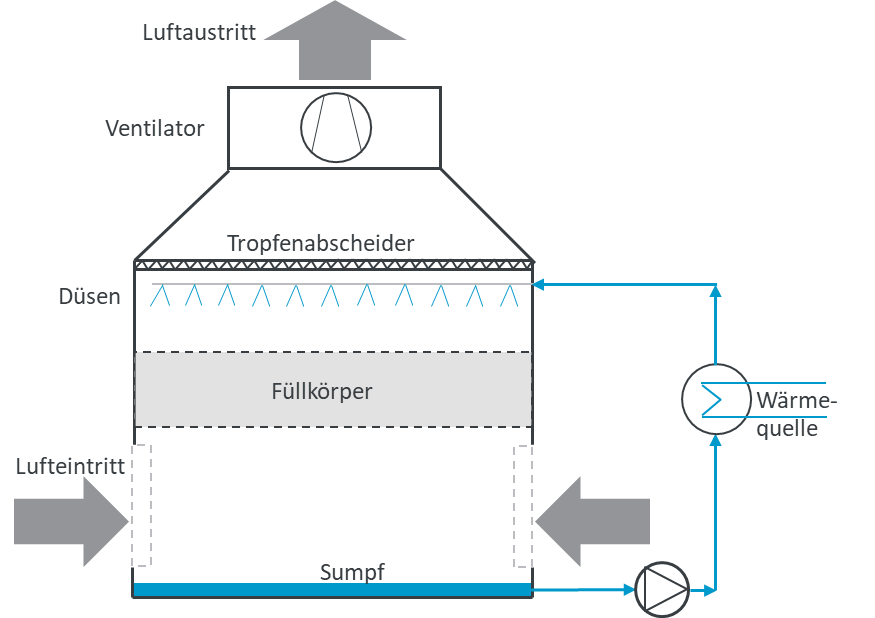

Ein Kühlturm ist eine Anlage, die Prozesswasser oder ein anderes Kühlmedium durch den Kontakt mit Umgebungsluft abkühlt. Dabei wird die Wärme des Wassers an die Luft abgegeben. Dabei verdunstet ein Teil des Wassers, dieser Effekt ist der maßgebliche Mechanismus der Wärmeabfuhr.“
Es gibt verschiedene Bauarten:
- Offene Kühltürme, bei denen das Wasser direkt mit der Luft in Berührung kommt.
- Geschlossene Kühltürme, in denen das Kühlmedium durch ein geschlossenes Rohrsystem fließt und indirekt gekühlt wird.
- Hybride Kühltürme, die beide Prinzipien kombinieren
Vorteile von Kühltürmen:
- Hohe Kühlleistung, auch für große Prozesswassermengen
- Robuste Technik mit langer Lebensdauer
- Geeignet für verschiedenste industrielle Anwendungen
Nachteile und Herausforderungen:
- Erhöhter Wasserverbrauch durch Verdunstung
- Potenzieller Wartungsaufwand (z.B. Wasseraufbereitung, Legionellenprävention)
- Leistungsabhängigkeit von der Umgebungstemperatur und Luftfeuchtigkeit

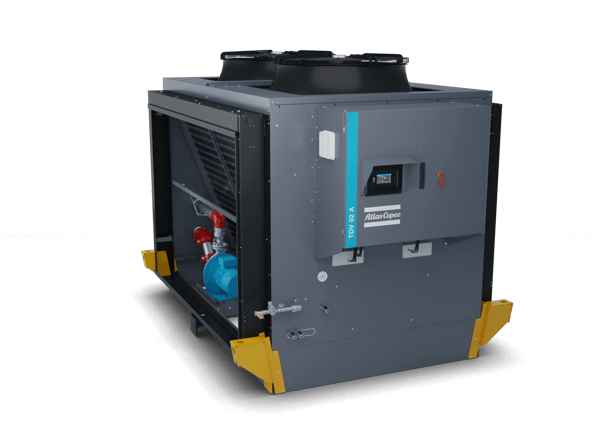

Adiabatische Kühlung: gezielt Unterstützung für heiße Tage
Die adiabatische Kühlung ist ein Verfahren, bei dem Außenluft vor Eintritt in einen Wärmetauscher oder ein Kühlsystem befeuchtet wird. Durch die Verdunstung des Wassers sinkt die Lufttemperatur, was die Effizienz der nachgeschalteten Wärmetauschers verbessert.
Adiabatische Systeme kommen teilweise als Vorkühlung zum Einsatz, zum Beispiel vor einem luftgekühlten Kaltwassersatz. Sie arbeiten meist nur bei hohen Außentemperaturen, wenn eine reine Luftkühlung nicht mehr ausreicht.
Vorteile der adiabatischen Kühlung:
- Geringerer Wasserverbrauch als klassische Kühltürme, da das System nur an heißen Tagen aktiv ist
- Einfache Integration in bestehende Anlagen
- Senkung der Eintrittstemperatur für Wärmetauscher, was den Energiebedarf reduziert.
Einschränkungen:
- Abhängig von der relativen Luftfeuchtigkeit: bei sehr hoher Luftfeuchte sinkt die Effizienz
- Begrenzte Absenkung der Kühlwassertemperatur, erreicht nicht so niedrige Werte wie ein Kühlturm
Direkter Vergleich: wo liegen die Unterschiede?
Obwohl sowohl Kühltürme als auch adiabatische Kühlung auf dem Prinzip der Verdunstung basieren, unterscheiden sich die Systeme in mehreren wesentlichen Punkten.
Ein Kühlturm arbeitet mit einem großen Wasserkreislauf und führt kontinuierlich Wärme aus dem Prozess ab, ideal für den Dauerbetrieb und große Wärmelasten. Das bedeutet jedoch auch, dass der Wasserverbrauch konstant hoch ist und eine regelmäßige Wartung, insbesondere der Wasseraufbereitung, notwendig wird.
Die adiabatische Kühlung hingegen setzt gezielter ein: Sie befeuchtet nur die Zuluft, bevor diese in einen Wärmetauscher gelangt. Das senkt die Lufttemperatur und steigert die Effizienz, ohne den hohen Wasserverbrauch eines Kühlturms zu verursachen. Ihr Einsatz ist vor allem bei hohen Außentemperaturen sinnvoll, während sie in kühleren Phasen gar nicht oder nur minimal arbeitet.
Auch beim Platzbedarf und der Integration gibt es Unterschiede: Kühltürme benötigen oft eine größere Stellfläche und sind fest in die Infrastruktur eingebunden, während adiabatische Systeme kompakter sind und sich auch nachträglich relativ einfach in bestehende Anlagen integrieren lassen.
Kurz gesagt: Kühltürme sind die robuste Wahl für durchgängige, hohe Kühlleistungen, während adiabatische Rückkühler besonders effizient sind, wenn es darum geht, im überwiegenden Jahresverlauf mit geringem Wasserverbrauch zu kühlen und nur an heißen Tagen Wasser zuzuschalten.

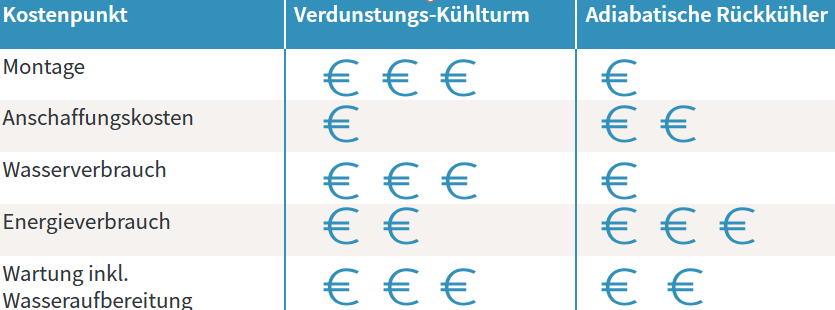

Kostenvergleich: Kühltürme vs. adiabatische Kühlung
Ein entscheidender Faktor bei der Wahl einer Kühltechnologie sind die laufenden Betriebskosten. Während Kühltürme in der Anschaffung oft als kostengünstige Lösung erscheinen, zeigen die tatsächlichen Betriebskosten ein differenziertes Bild. Kühltürme verbrauchen kontinuierlich große Mengen Wasser und erfordern regelmäßige Wasseraufbereitung, um Kalkablagerungen und biologische Verunreinigungen, insbesondere das Risiko der Legionellenbildung, zu vermeiden. Hinzu kommen Energieaufwendungen für Ventilatoren und Pumpen sowie häufige Wartungsarbeiten, insbesondere bei offenen Systemen. Für den Betreiber bedeutet dies nicht nur höhere Betriebskosten, sondern auch erhöhte Anforderungen an Überwachung und Dokumentation.
Die adiabatische Kühlung hingegen arbeitet in der Regel mit einem geschlossenen Kreislauf, wodurch der Wasserverbrauch deutlich reduziert wird. Zudem fällt der Wartungsaufwand geringer aus, da weniger Komponenten direktem Kontakt mit verunreinigtem Wasser ausgesetzt sind. Im Winter ist der Betrieb oft sparsamer, da die Geräte bei niedrigen Außentemperaturen im reinen Trockenbetrieb arbeiten können, ganz ohne Wasserverbrauch und mit reduziertem Energiebedarf.
In einer Kostenbetrachtung über den gesamten Lebenszyklus (Total Cost of Ownership) zeigt sich: Die Betriebskosten eines adiabatischen Systems können je nach Standort und Einsatzfall bis zu 60% niedriger sein als bei einem vergleichbarem Kühlturm. Besonders in Regionen mit hohen Wasserpreisen oder strengen Umweltauflagen wird dieser Vorteil noch deutlicher.
Fazit: Wichtige Entscheidungskriterien bei der Wahl zwischen Kühlturm und adiabatischer Kühlung
Die Wahl zwischen Kühltürmen und adiabatischer Kühlung hängt von mehreren Faktoren ab, die über reine Kühlleistung hinausgehen. Dazu zählen der verfügbare Platz, die klimatischen Bedingungen vor Ort, die Wasserqualität und -Verfügbarkeit, sowie die geplante Betriebsdauer im Jahresverlauf. Auch die gesetzlichen Vorgaben, insbesondere in Bezug auf Hygiene und den Schutz vor Legionellen, spielen eine entscheidende Rolle. Adiabatischer Kühler können hier punkten, da sie im Vergleich zu offenen Kühltürmen meist weniger wasserführende Teile und somit ein geringeres Risiko für Keimbildung aufweisen. Kühltürme wiederum bieten bei sehr hohem thermischem Lasten und großen Anlagen oft Vorteile in der Effizienz, erfordern jedoch eine sorgfältige Wartung und Wasseraufbereitung. Wer die für seinen Betrieb optimale Lösung finden will, sollte daher nicht nur die technischen Spezifikationen vergleichen, sondern auch langfristige Betriebskosten, Wartungsaufwand und regulatorische Anforderungen in die Entscheidung einbeziehen.
