Wie man die Energieeffizienz eines Chillers steigert

Einflussfaktoren, Einstellungen und Wartung für einen wirtschaftlichen Betrieb

Kaltwassersätze, häufig auch als Chiller bezeichnet, sind aus vielen industriellen Anwendungen nicht wegzudenken. Ob in der Kunststoffverarbeitung, in der Lebensmittel- und Getränkeindustrie, in der Chemie oder bei der Maschinenkühlung: Sie sorgen dafür, dass Prozesse stabil, reproduzierbar und sicher ablaufen. Gleichzeitig gehören Chiller zu den energieintensiveren Komponenten einer Anlage. Umso wichtiger ist es, ihr Effizienzpotenzial konsequent auszuschöpfen.

Die gute Nachricht: In vielen Betrieben lassen sich mit relativ einfachen Maßnahmen spürbare Energieeinsparungen erzielen, ganz ohne den Austausch der gesamten Anlage. Entscheidend sind das richtige Verständnis der Einflussfaktoren, optimale Einstellungen im Betrieb und eine konsequente Wartung.

Warum die Energieeffizienz von Chillers so entscheidend ist

Die Energiekosten machen über die Lebensdauer eines Kaltwassersatzes den größten Kostenblock aus, deutlich mehr als Investitions- oder Wartungskosten. Schon kleine Ineffizienzen wirken sich daher langfristig erheblich auf die Betriebskosten aus.

Hinzu kommt: Steigende Energiepreise, Nachhaltigkeitsziele und CO₂-Reduktionsanforderungen erhöhen den Druck auf Betreiber, ihre Kühlprozesse so effizient wie möglich zu gestalten. Ein energieoptimierter Chillerbetrieb ist somit nicht nur wirtschaftlich sinnvoll, sondern auch ein wichtiger Beitrag zur Zukunftsfähigkeit industrieller Anlagen.

FAQ: Warum verbrauchen Chillers so viel Energie?
Chillers müssen kontinuierlich Wärme aus Prozessen abführen und arbeiten dabei häufig rund um die Uhr. Der größte Energiebedarf entsteht im Verdichter, typischerweise entfallen 70–85 % der elektrischen Leistungsaufnahme auf den Verdichter, der abhängig von Temperaturdifferenzen, Lastzustand und Umgebungsbedingungen arbeitet. Schon kleine Abweichungen bei Einstellungen oder Wartung können deshalb über das Jahr hinweg zu deutlich höheren Stromkosten führen.

Temperaturdifferenz (ΔT): Einer der größten Effizienz-hebel

Ein zentraler, oft unterschätzter Faktor ist die Temperaturdifferenz zwischen Vor- und Rücklauf des Kühlwassers, das sogenannte ΔT.

Warum ist das so wichtig?
Je größer das ΔT, desto mehr Kühlleistung wird pro Liter Wasser übertragen. Ein zu niedriges ΔT führt dazu, dass:

• unnötig hohe Volumenströme gefahren werden,
• Pumpen mehr Energie verbrauchen,
• der Chiller ineffizient arbeitet.

In der Praxis entstehen zu kleine ΔT-Werte häufig durch unnötig hohe Volumenströme im System, hydraulische Fehlanpassungen oder dauerhaft geöffnete Bypass-Strecken.

FAQ: Welche Temperaturdifferenz ist für einen Chiller optimal?
In der Praxis werden luftgekühlte Kaltwassersätze häufig mit einer Temperaturdifferenz (ΔT) von etwa 5 K ausgelegt. Dieser Wert stellt einen bewährten Standard dar und bietet einen guten Kompromiss zwischen Wärmeübertragung, Volumenstrom und Betriebssicherheit. Je nach Anwendung liegen typische ΔT-Werte im Bereich von etwa 4 bis 8 K. Ein zu niedriges ΔT ist ein Hinweis auf ineffizienten Betrieb. Ziel sollte immer ein stabiles, anwendungsoptimiertes ΔT sein, dass eine ausreichende Wärmeübertragung bei möglichst geringem Volumenstrom ermöglicht unter Einhaltung der vom Hersteller vorgegebenen Mindestvolumenstrom

Praxis-Tipp:
Ein stabiles, anwendungsangepasstes ΔT verbessert nicht nur die Effizienz des Chillers, sondern entlastet auch Pumpen und Rohrleitungen, ein doppelter Gewinn. Dabei sind die vom Hersteller vorgegebenen Mindestvolumenströme unbedingt einzuhalten. Wird der Volumenstrom zu stark reduziert, kann es zu einer ungleichmäßigen Durchströmung des Verdampfers, zu instabilen Betriebszuständen sowie im Extremfall zu einer Unterschreitung der zulässigen Verdampfungstemperatur kommen. Dies erhöht die Gefahr von Eisbildung im Wärmetauscher und kann zu erheblichen Schäden am Verdampfer führen.

Lüfter- und Verflüssigerregelung: Hohes Einsparpotenzial bei luftgekühlten Chillers

Bei luftgekühlten Kaltwassersätzen hat die Wärmeabgabe über den Verflüssiger einen direkten Einfluss auf die Energieeffizienz. Jede Verbesserung des Wärmeübergangs senkt die notwendige Verflüssigungstemperatur und damit das Druckniveau im Kältekreis.

Steigt die Verflüssigungstemperatur, erhöht sich das Druckverhältnis des Verdichters. Dadurch steigt die Verdichterarbeit und der Energieverbrauch nimmt zu. Umgekehrt gilt: Je niedriger die Verflüssigungstemperatur, desto besser der EER (Energy Efficiency Ratio) des Kaltwassersatzes.

Ein verschmutzter Verflüssiger wirkt wie eine höhere Umgebungstemperatur

Die Umgebungstemperatur beeinflusst unmittelbar die Verflüssigungstemperatur und damit die Leistungsaufnahme des Kompressors.

Mit steigender Außentemperatur muss das Kältemittel auf einem höheren Druckniveau verflüssigt werden. Der Verdichter muss stärker arbeiten, um dieses Druckniveau zu erreichen. Die Leistungsaufnahme steigt.

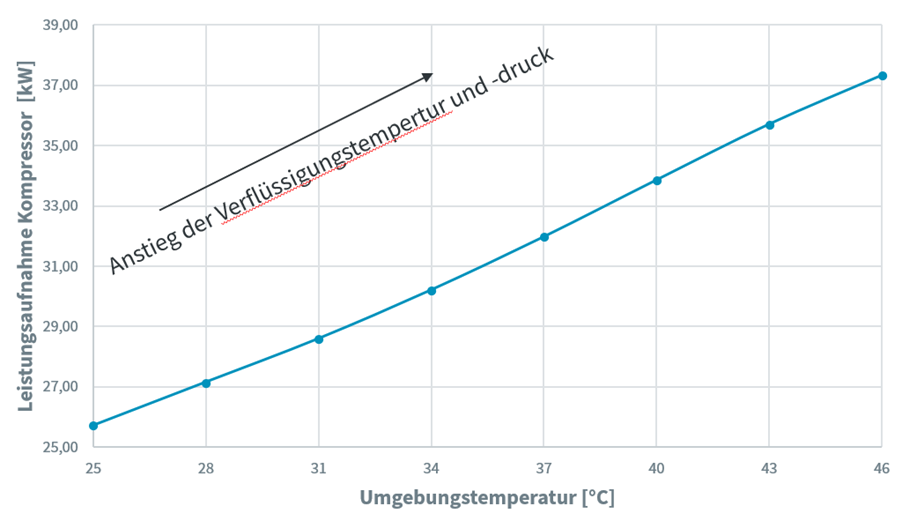

Diagramm: Einfluss der Umgebungstemperatur auf die Leistungsaufnahme des Kältekompressors, steigende Verflüssigungstemperatur erhöht das Druckverhältnis und damit den Energiebedarf.

Ein verschmutzter oder luftseitig blockierter Verflüssiger wirkt thermodynamisch ähnlich wie eine erhöhte Außentemperatur. Durch den schlechteren Wärmeübergang steigt ebenfalls die notwendige Verflüssigungstemperatur, selbst bei gleichbleibender Umgebungstemperatur.

Das bedeutet in der Praxis einen höhere Verdichterleistung und damit einen steigenden Energieverbrauch.

Bereits wenige Kelvin höhere Verflüssigungstemperatur können eine messbare Effizienzverschlechterung verursachen. Eine saubere Wärmetauscherfläche ist daher kein Wartungsdetail, sondern ein direkter Effizienzfaktor.

Rolle moderner EC-Ventilatoren

Moderne luftgekühlte Kaltwassersätze setzen häufig auf EC-Ventilatoren (Electronically Commutated Fans). Diese ermöglichen:

• eine stufenlose Drehzahlregelung
• eine präzise Anpassung an Außentemperatur und Lastzustand
• hohe Wirkungsgrade insbesondere im Teillastbetrieb
• reduzierte elektrische Verluste gegenüber konventionellen AC-Ventilatoren

Gerade im industriellen Alltag, in dem Anlagen selten dauerhaft unter Volllast laufen, wirkt sich die effiziente Teillastregelung der Ventilatoren spürbar auf den Gesamtenergieverbrauch aus.

Häufige Effizienzstörer sind:

• dauerhaft mit voller Drehzahl laufende Lüfter,
• verschmutzte Wärmetauscher,
• ungünstige Aufstellorte mit Wärmestau.

Optimierungspotenzial:

• Drehzahlgeregelte Lüfter reduzieren den Stromverbrauch erheblich, insbesondere bei Teillast.
• Eine gute Luftführung und ausreichende Abstände verbessern die Wärmeabgabe.
• Saubere Verflüssiger senken den notwendigen Kältemitteldruck im Kältekreis und damit den Energiebedarf des Verdichters.

Wasserqualität und Glykolanteil: Kleine Stellschrauben, große Wirkung

Nicht nur die Technik, sondern auch das Kühlmedium selbst beeinflusst die Effizienz eines Chillers.

Wasserqualität

Ablagerungen, Korrosion oder Biofilme verschlechtern den Wärmeübergang und erhöhen den Energieverbrauch. Eine regelmäßige Kontrolle der Wasserqualität ist daher essenziell, insbesondere bei offenen oder teiloffenen Systemen.

Glykolanteil

Bei Außenaufstellung ist der Einsatz eines Wasser-Glykol-Gemisches in der Regel unverzichtbar, um das System auch bei Stillstand oder Stromausfall frostsicher zu betreiben. In Mitteleuropa werden hierfür häufig Konzentrationen von etwa 30–35 % Ethylen- oder Propylenglykol eingesetzt.

Glykol verändert jedoch die thermophysikalischen Eigenschaften des Kühlmediums:

• geringere spezifische Wärmekapazität
• geringere Wärmeleitfähigkeit
• höhere Viskosität

Dies führt zu:

• leicht reduzierter übertragbarer Kühlleistung
• erhöhten Druckverlusten im System
• geringfügig steigendem Energiebedarf der Pumpen

Diese Effekte sind bei korrekter Auslegung berücksichtigt und stellen keinen Mangel dar. Entscheidend ist, dass die Glykolkonzentration an die klimatischen Anforderungen angepasst und regelmäßig überprüft wird.

FAQ: Warum sollte die Glykolkonzentration regelmäßig geprüft werden?

Wird bei Wartungsarbeiten oder Leckagen reines Wasser nachgefüllt, kann die Glykolkonzentration im Laufe der Zeit absinken. Dadurch reduziert sich der Frostschutz des Systems, oft unbemerkt. Im Winter kann dies bei Stillstand zu Frostschäden am Verdampfer oder an Rohrleitungen führen.

Eine regelmäßige Überprüfung der Konzentration sowie die Dokumentation von Nachfüllmengen erhöhen die Betriebssicherheit deutlich.
