Kondensatleitungen in der Druckluftanlage: Warum die richtige Rohrinstallation über Effizienz und Betriebssicherheit entscheidet

In Druckluftanlagen wird viel über Kompressoren, Filter oder Trockner gesprochen. Doch ein entscheidender Teil des Systems bleibt oft im Hintergrund: die Rohrleitungen, insbesondere die Kondensatführung.

Dabei gilt: Eine technisch hochwertige Anlage kann ihr volles Potenzial nur entfalten, wenn auch die Peripherie sauber geplant ist.
Gerade die Verbindung zwischen Kondensatableitung und Öl-/Wassertrenner spielt dabei eine zentrale Rolle.

Rohrleitungen: Das unterschätzte Rückgrat der Druckluftanlage

Rohrleitungen transportieren nicht nur Druckluft, sondern auch das, was dabei zwangsläufig entsteht: Kondensat.

Dieses fällt an mehreren Stellen im System an:

• im Kompressor
• im Druckbehälter
• in Filtern und Trocknern

Über automatische Kondensatableiter wird das Wasser gezielt abgeführt. Doch damit ist die Aufgabe noch nicht erledigt. Entscheidend ist, wie dieses Kondensat anschließend weitergeleitet wird.

Denn ohne eine durchdachte Rohrführung kann es passieren, dass:

• Kondensat stehen bleibt
• zurück in die Anlage gelangt
• oder den Öl-/Wassertrenner nicht optimal erreicht

Die Folge sind unnötige Belastungen für das gesamte System.

Der Öl-/Wassertrenner: Zentrale Einheit für sichere Kondensataufbereitung

Der Öl-/Wassertrenner ist die zentrale Komponente, wenn es um die umweltgerechte Aufbereitung von Kondensat geht. Hier wird das im Kondensat enthaltene Öl vom Wasser getrennt, bevor es entsorgt wird.

Damit dieser Prozess zuverlässig funktioniert, sind stabile Betriebsbedingungen notwendig.
Das bedeutet vor allem:

• ein gleichmäßiger Zulauf
• keine Lufteinträge durch fehlerhafte oder defekte Kondensatableiter
• keine Rückstau-Effekte

Was oft unterschätzt wird:
Die Effizienz des Öl-/Wassertrenners hängt stark von der Art der Zuführung ab.

Wenn Kondensat unkontrolliert oder stoßweise in den Öl-Wassertrenner einströmt, kann das die Trennleistung deutlich beeinträchtigen.

Typische Schwachstellen in der Praxis

In vielen bestehenden Anlagen zeigt sich ein ähnliches Bild:
Die Kondensatableitung funktioniert grundsätzlich aber die Rohrführung ist nicht optimal.

Häufige Fehler sind:

• • Sammelleitungen und horizontale Rohrverläufe ohne ausreichendes Gefälle

• • Blind endende Leitungsabschnitte ohne Abflussmöglichkeit

Diese scheinbar kleinen Details führen dazu, dass Kondensat:

• sich in Leitungen sammelt
• unkontrolliert zurückfließt
• oder verzögert am Öl-/Wassertrenner ankommt

Das Ergebnis sind ineffiziente Prozesse und ein erhöhter Wartungsaufwand.

Der wichtigste Hebel: Das richtige Gefälle

Eine der einfachsten und gleichzeitig wirkungsvollsten Maßnahmen ist die richtige Auslegung der Kondensat-Sammelleitung.

Der entscheidende Punkt:
Die Leitung sollte ein durchgehendes Gefälle von mindestens 3° in Richtung des Öl-/Wassertrenners aufweisen.

Dieses Prinzip nutzt eine einfache physikalische Grundlage: die Schwerkraft.

Warum 3° den Unterschied machen

Ein Gefälle von etwa 3° sorgt dafür, dass Kondensat kontinuierlich und ohne zusätzlichen Energieeinsatz abfließen kann.

Das bringt mehrere Vorteile mit sich:

• Kontinuierlicher Abfluss:
  Wasser sammelt sich nicht in der Leitung, sondern wird direkt weitergeleitet.
• Klare Fließrichtung:
  Das Kondensat bewegt sich eindeutig in Richtung Öl-/Wassertrenner.
• Kein Rückfluss:
  Sobald das Wasser in die Sammelleitung eingetreten ist, kann es physikalisch nicht mehr zum Ursprung zurückkehren.

Gerade dieser letzte Punkt ist entscheidend:
Er verhindert, dass Kondensat wieder in Komponenten oder Leitungsabschnitte gelangt, in denen es nichts zu suchen hat.

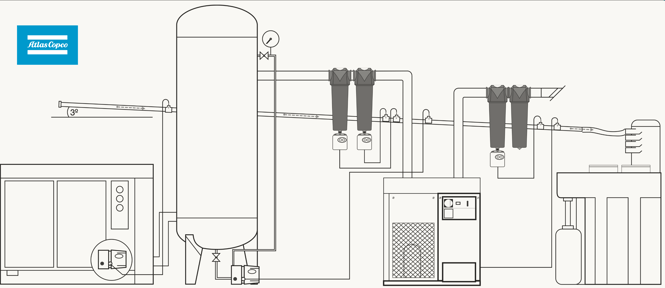

So sieht eine saubere Lösung in der Praxis aus

Eine optimale Kondensatführung folgt einem klaren Aufbau:

Zunächst wird das Kondensat aus den einzelnen Komponenten, etwa Kompressor, Filter oder Trockner – jeweils separat abgeführt.
Diese einzelnen Leitungen münden von oben in eine zentrale Sammelleitung.

Die Sammelleitung selbst ist durchgehend geneigt und führt direkt zum Öl-/Wassertrenner, der den tiefsten Punkt im System bildet.

Durch diese Struktur entsteht ein stabiler und wartungsarmer Ablauf:

• kein Rückstau
• keine stehenden Wassermengen
• keine unkontrollierten Flüsse

Das gesamte System arbeitet dadurch ruhiger und effizienter.

Was passiert ohne Gefälle?

Fehlt das notwendige Gefälle, zeigen sich typische Probleme oft erst im laufenden Betrieb:

• Kondensat bleibt in Leitungen stehen
• es kommt zu Verstopfungen oder Ablagerungen
• der Öl-/Wassertrenner arbeitet ungleichmäßig
• Wartungsintervalle verkürzen sich

Langfristig kann das sogar zu:

• Korrosion
• erhöhtem Energieverbrauch
• und ungeplanten Stillständen führen.

Besonders kritisch wird es in sensiblen Anwendungen, etwa in der Lebensmittelproduktion, wo Hygiene und Prozesssicherheit oberste Priorität haben.
