Differenzdruck, Durchfluss oder Druck, in vielen Druckluftanlagen liefern Sensoren bereits wichtige Daten. Doch hinter diesen Messwerten steckt mehr Technik, als man auf den ersten Blick vermuten würde.
Denn ein Sensor misst nicht einfach nur eine Zahl. Er nutzt ein bestimmtes Messprinzip, um physikalische Veränderungen in elektrische Signale umzuwandeln. Und genau dieses Messprinzip entscheidet darüber, wie präzise, stabil und aussagekräftig die Daten wirklich sind.
Wer die wichtigsten Messverfahren kennt, kann Sensorwerte besser interpretieren und die passende Messtechnik für die eigene Druckluftanlage auswählen.
Warum das Messverfahren überhaupt wichtig ist
Nicht jeder Sensor arbeitet gleich. Zwei Geräte können zwar denselben Wert anzeigen, beispielsweise den Durchfluss einer Leitung, aber völlig unterschiedlich messen.
Das Messverfahren beeinflusst unter anderem:
- die Messgenauigkeit
- die Reaktionsgeschwindigkeit
- die Empfindlichkeit gegenüber Verschmutzung
- den geeigneten Messbereich
- den Installationsaufwand
Gerade in Druckluftsystemen mit wechselnden Lastprofilen oder sensiblen Anwendungen kann die Wahl des richtigen Messprinzips entscheidend sein. Moderne Monitoringlösungen kombinieren daher oft mehrere Sensortypen, um ein möglichst vollständiges Bild der Anlage zu erhalten.
Differenzdruckmessung: Der Klassiker zur Filterüberwachung
Eines der bekanntesten Messverfahren in Druckluftanlagen ist die Differenzdruckmessung. Dabei misst ein Sensor den Druckunterschied zwischen zwei Punkten im System, häufig vor und nach einem Filter oder Trockner.
Das Prinzip ist einfach:
Strömt Luft durch eine saubere Filterstufe, entsteht nur ein geringer Druckverlust. Mit zunehmender Verschmutzung steigt der Widerstand und damit auch der Differenzdruck.
Dieser Wert liefert wertvolle Informationen:
- Zustand von Filtern
- zunehmende Verblockung
- steigender Energiebedarf durch Druckverlust
Besonders interessant ist die zustandsbasierte Wartung. Statt Filter nach festen Intervallen zu wechseln, können Betreiber sie genau dann tauschen, wenn der Differenzdruck einen kritischen Wert erreicht.
Das spart Wartungskosten und verhindert unnötige Energieverluste.

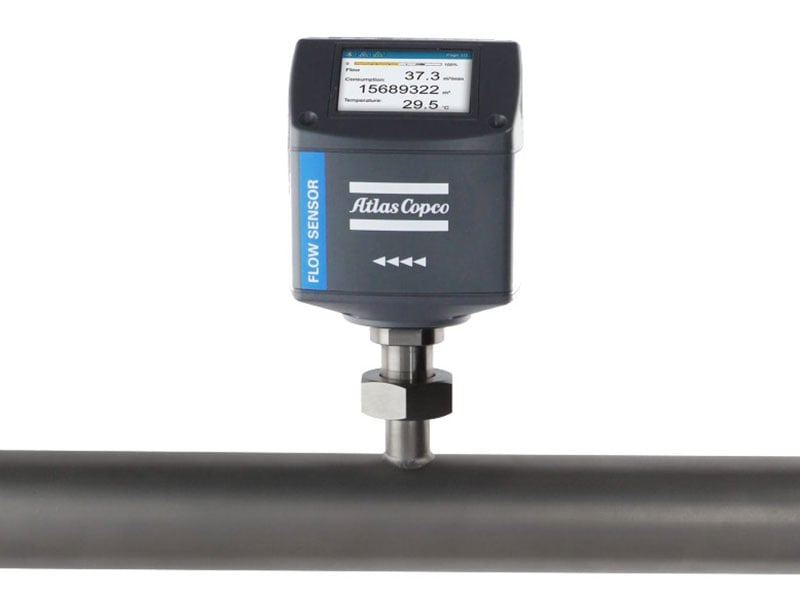

Durchflussmessung: Wie viel Luft bewegt sich wirklich?
Während Differenzdrucksensoren lokale Zustände überwachen, beantworten Durchflusssensoren eine grundlegende Frage:
Wie viel Druckluft fließt tatsächlich durch das System?
Hier kommen unterschiedliche Messverfahren zum Einsatz. Eines der verbreitetsten ist die thermische Massendurchflussmessung.
Dabei wird ein Sensor leicht erwärmt. Strömt Luft daran vorbei, kühlt sie das Element ab. Je stärker die Kühlung, desto höher ist der Durchfluss. Aus dieser Temperaturänderung lässt sich die Luftmenge berechnen.
Dieses Verfahren hat mehrere Vorteile:
- hohe Empfindlichkeit bei kleinen Durchflüssen
- gute Messbarkeit über große Bereiche
- besonders geeignet für Leckageanalysen
Gerade nachts oder in produktionsfreien Zeiten lassen sich mit Durchflussmessungen typische Grundlasten erkennen, ein wichtiger Hinweis auf versteckte Druckluftleckagen.
Druckmessung: Stabilität im gesamten System
Drucksensoren gehören zu den wichtigsten Messinstrumenten jeder Druckluftanlage. Sie überwachen den Betriebsdruck in Leitungen, Speichern oder einzelnen Prozesslinien.
Das zugrunde liegende Messprinzip basiert meist auf piezoelektrischen oder piezoresistiven Sensoren. Diese reagieren auf mechanische Verformungen einer Membran, die durch den anliegenden Druck entstehen.
Der Vorteil dieser Technik:
- hohe Genauigkeit
- schnelle Reaktionszeiten
- robuste Bauweise für industrielle Umgebungen
Warum ist das wichtig?
Schon kleine Änderungen im Druckniveau können große Auswirkungen haben. Jeder zusätzliche Bar erhöht den Energiebedarf eines Kompressors typischerweise um etwa 6 bis 7 %. Gleichzeitig steigen bei höheren Drücken auch die Leckageverluste im System.
Eine stabile und präzise Druckmessung hilft daher, das System effizient zu betreiben.
Taupunktmessung: Kontrolle der Druckluftqualität
Neben Druck und Durchfluss spielt auch die Feuchtigkeit eine wichtige Rolle. Hier kommen Taupunktsensoren zum Einsatz.
Sie messen den sogenannten Drucktaupunkt, also die Temperatur, bei der Wasserdampf unter Druck zu kondensieren beginnt.
In Druckluftsystemen ist dieser Wert entscheidend, weil zu hohe Feuchtigkeit:
- Korrosion verursacht
- Filter schneller verschmutzt
- Produktionsprozesse beeinträchtigen kann
Typische Messverfahren arbeiten mit kapazitiven Sensorelementen, die auf Veränderungen der Luftfeuchtigkeit reagieren.
In sensiblen Branchen wie der Lebensmittel-, Pharma- oder Elektronikproduktion sind Taupunktsensoren deshalb ein zentraler Bestandteil der Qualitätsüberwachung.
Temperaturmessung: Kontext für alle anderen Daten
Temperatursensoren werden häufig unterschätzt, liefern aber wichtige Zusatzinformationen.
Denn Temperaturänderungen beeinflussen viele andere Messwerte:
- Luftdichte
- Durchfluss
- Taupunkt
- Effizienz von Kühlsystemen
Steigt beispielsweise die Temperatur eines Kompressors ungewöhnlich stark an, kann dies auf Kühlprobleme, Verschmutzungen oder ineffiziente Betriebszustände hinweisen.
In Kombination mit anderen Sensordaten entsteht so ein deutlich vollständigeres Bild der Anlagenleistung.
Warum Sensoren erst im Zusammenspiel ihren vollen Wert entfalten
Ein einzelner Sensor liefert immer nur einen Ausschnitt der Realität. Erst das Zusammenspiel mehrerer Messpunkte ermöglicht eine echte Systemanalyse.
Ein Beispiel:
- Durchflusssensor zeigt ungewöhnlich hohe Luftmengen
- Drucksensor meldet sinkenden Systemdruck
- Differenzdrucksensor zeigt normale Filterwerte
Die Kombination dieser Daten deutet stark auf Leckagen im System hin.

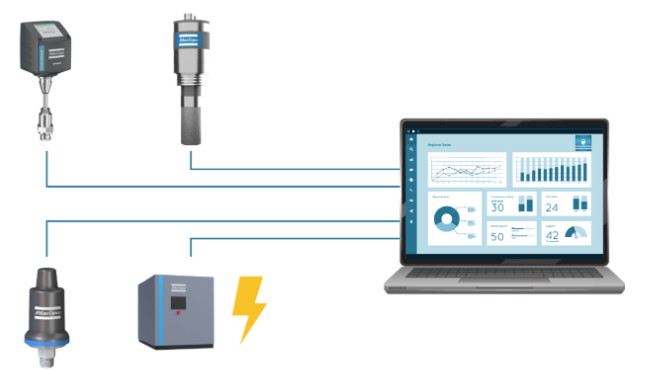

Moderne Monitoringlösungen sammeln Sensordaten zentral und machen Zusammenhänge sichtbar. Betreiber können dadurch schneller reagieren, Wartungen gezielter planen und Energieverluste reduzieren.
Digitale Plattformen wie SMARTLINK ermöglichen es beispielsweise, Messdaten von Druck-, Durchfluss- oder Differenzdrucksensoren kontinuierlich zu überwachen, Trends zu analysieren und Abweichungen frühzeitig zu erkennen. So wird aus einzelnen Messwerten ein ganzheitliches Bild der Anlagenleistung.
Fazit: Das richtige Messverfahren macht den Unterschied
Sensoren sind heute unverzichtbare Werkzeuge für den effizienten Betrieb von Druckluftanlagen. Doch ihre Aussagekraft hängt stark vom verwendeten Messprinzip ab.
Differenzdrucksensoren zeigen den Zustand von Filtern, Durchflusssensoren machen Luftverbrauch und Leckagen sichtbar, Drucksensoren stabilisieren den Betrieb und Taupunktsensoren sichern die Druckluftqualität.
Wer versteht, wie diese Messverfahren funktionieren, kann Sensordaten besser interpretieren und gezielt Maßnahmen ableiten.
Im nächsten Schritt wird es dann besonders praxisnah:
Wo sollten Sensoren eigentlich in einer Druckluftanlage installiert werden, um aussagekräftige Daten zu erhalten?
Genau darum geht es im nächsten Beitrag dieser Reihe.
